FSP – AZ INTEL ATX 3.0 SZABVÁNYÚ TÁPEGYSÉGEK VÁLTOZÁSAI
Az új generációs videókártyák igényeihez tervezték!
2022. július 25. – 2019-ben a PCI Special Interest Group (PCI-SIG) bejelentette az új PCIe 5.0 interfészre (12VHPWR) történő váltást. Ebből adódóan a gyártóknak az új generációs grafikus kártyák csatlakozóját az új PCIe 5.0 interfésznek megfelelően kell megtervezniük. Röviden, az ATX3.0 tartalmazza a PCIe 5.0-t, de ha egy tápegység PCIe 5.0 ikonnal van ellátva, az nem feltétlenül jelenti azt, hogy minden szempontból megfel az ATX3.0 követelményeknek. Hogy egy tápellátási megoldás megfeleljen az új szabványnak, a tápegységgyártóknak több szigorú követelményt kell teljesíteniük.
Megnövekedett CPU-áramerősség
Az új PSDG V2.0 szabvány bevezetésével a processzorok a TDP és fogyasztási értékeikhez viszonyítva megnövelt csúcsáramot vehetnek fel, amely amellett, hogy biztonságosabb használatot eredményez, a processzorok gyári órajelen felüli turbó teljesítményét is hosszabb ideig fogják tudni tartani.
| Processzor TDP-értéke | Folyamatos áramerősség | PSDG V1.43 | PSDG V2.0 |
| Csúcsáram | Csúcsáram | ||
| 165 W | 37,5 A | 40 A | 40 A |
| 125 W | 26 A | 34 A | 39 A |
| 65 W | 23 A | 30 A | 34 A |
| 35 W | 13 A | 16,5 A | 19 A |
Tágabb terhelésszabályozási határértékek a 12 V-os sínen
A tágabb terhelésszabályozási értékekkel a tápegységek nagyobb rugalmasság mellett tudják fenntartani a videókártyák áramellátását, amely megszüntetheti a szabályozásból adódó akadásokat is.
| Kimenet | PSDG V1.43 | PSDG V2.0 | ||
| Terjedelem | Min. | Terjedelem | Min. | |
| +12 V1DC | ±5% | +11,40 | +5% / -7% | +11,20 |
| +12 V2DC | ±5% | +11,40 | +5% / -7% | +11,20 |
Kimeneti léptékek méretének megnövelése
Megnövelték a maximális lépték méretét kiemelten a grafikus kártyához csatlakozó, +12 V-os sín esetén 100%-ról 300%-ra.
| Kimenet | PSDG V1.43 | PSDG V2.0 |
| Maximális lépték mérete (A névleges kimeneti amper %-a) |
Maximális lépték mérete (A névleges kimeneti amper %-a) |
|
| +12 V1DC | 40% (kötelező) 70% (ajánlott) |
40% (kötelező) 70% (ajánlott) |
| +12 V2DC | 85% | A CPU 85%-a támogatott az Intel PSDG 2-1 táblázatában2 |
| +12 V3/4 | 80% (ajánlott) | Lépték mértéke 100%-rólà300% 30%à100% |
| +5 VDC | 30% | 30% |
| +3,3 VDC | 30% | 30% |
Csökkentett válaszidő bekapcsoláskor
Az új szabvány szerint a bekapcsolásra a tápegységnek kevesebb mint 200 ms alatt kell reagálni a korábbi 500 ms helyett.
| PSDG V1.43 | PSDG V2.0 | |
| Leírás | Kötelező | Kötelező |
| Bekapcsolási idő | < 500 ms | < 200 ms |
| PWR-OK késleltetés | 100-500 ms | 100 ms – 250ms |
Túlteljesítmény
Megnövelték a toleranciát a nagy teljesítményingadozással szemben a kompatibilis PSU-platformoknál. Például egy 450 W-os megoldás esetén a tápegység a névleges teljesítményének akár a 200%-át is képes ellátni 100 μs-ig 10%-os üzemi ciklus mellett. 450 W-nál gyengébb megoldások esetén a tápegység névleges teljesítményének 150%-a adható le maximálisan.
| Túlteljesítmény %-a a tápegység névleges méretéhez képest Tápegység ≤ 450 Watt, valamint tápegységek 12VHPWR csatlakozó nélkül |
Túlteljesítmény %-a a tápegység névleges méretéhez képest Tápegység > 450 Watt, tápegységek 12VHPWR csatlakozóval |
Túlteljesítmény ideje (TE) | Üzemi ciklus tesztelése |
| 100% | 100% | Végtelen | – |
| 110% | 120% | 100 ms | 50% |
| 135% | 160% | 10 ms | 25% |
| 145% | 180% | 1 ms | 20% |
| 150% | 200% | 100 µs | 10% |

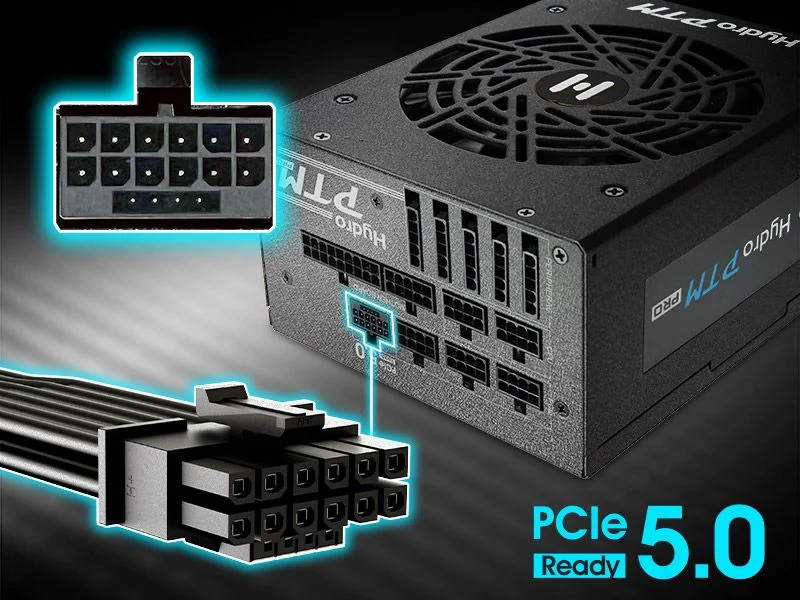

Új 12VHPWR csatlakozó
A PCIe Gen 5.0 (12+4) tűs csatlakozót és 12+4 tűs kábelt használ, amely tápegységtől függően 150 W-tól akár 600 W-os teljesítményig is képes kiszolgálni az új generációs videókártyákat.
- Névleges áram erőssége akár 9,2 A-ig érintkezőnként mind a 12 érintkezőpont esetén.
- Teljesen elszigetelt kivezetések.
- A 12VHPWR-csatlakozó 16AWG-kábeleket használ.
Frissített FSP Hydro G Pro és Hydro PTM Pro tápegységek
Az FSP frissített tápegységei jelentős átalakításon estek át, hogy megfeleljenek az INTEL Power Design Guide (PSDG) ATX3.0 és PCIe 5.0 szabványok követelményeinek, amelyek nagyobb teljesítményt és stabilitást biztosítanak a megnövekedett energiaigényű rendszereknek. A frissített FSP Hydro G PRO 850W/1000W és a Hydro PTM PRO 850W/1000W/1200W sorozatú tápegységek támogatják a PCIe 5.0 CEM (12VHPWR) interfészt, valamint az ehhez szükséges 12+4 pin kiosztású csatlakozót.
